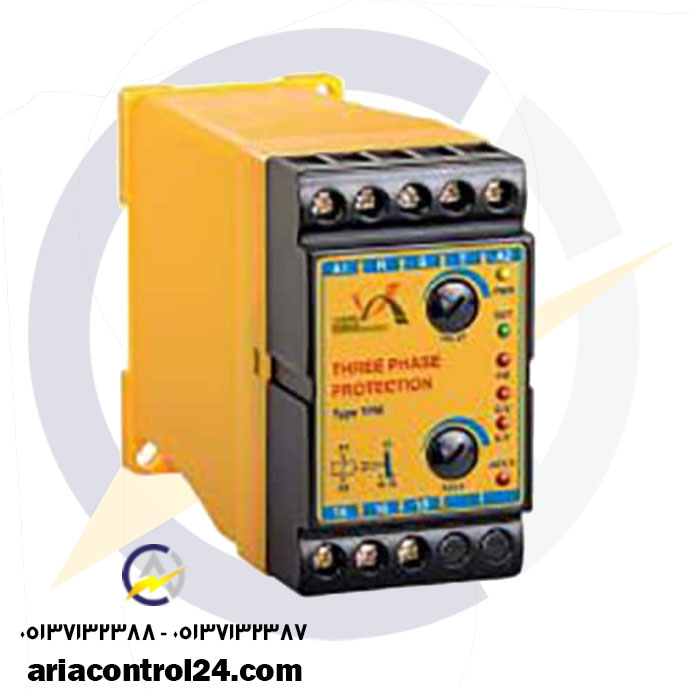

رله کنترل فاز بدون نول مدل TPM برنا الکترونیک

رله کنترل فاز بدون نول اصول کار:

• پس از وصل شدن سه فاز به ترمینال‌های T, S, R و تغذیه ۳۸۰ ولت به ترمینال‌های A1 و A2 دستگاه شروع بکار می‌کند.
• در این حالت سیگنال تغذیه ورودی PWR روشن شده و دستگاه زمان سنجی را آغاز می‌کند. پس از اتمام زمان تنظیم شده توسط دسته DELAY سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود. (اتصال داخلی ترمینال ۱۵ به ۱۸ وصل می‌شود).
  تذکر: در صورتیکه هر یک از سیگنال‌ های خطا روشن باشد زمانسنجی آغاز نمی‌شود.
• در صورتیکه اشکالی مانند جابجایی فازها، اضافه ولتاژ، افت ولتاژ یا قطع یک فاز در شبکه پدید آید، سیگنال خطای مربوطه روشن شده، همزمان سیگنال خروجی OUT خاموش و رله داخلی قطع می‌گردد. (اتصال داخلی ترمینال  ۱۵ به ۱۶ وصل می‌شود).
